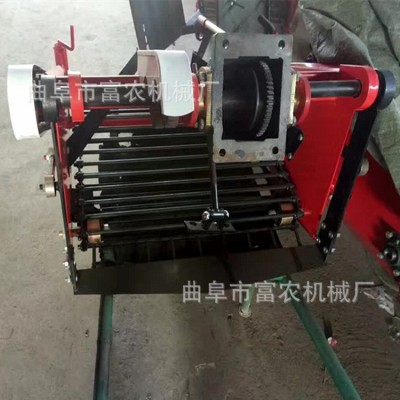

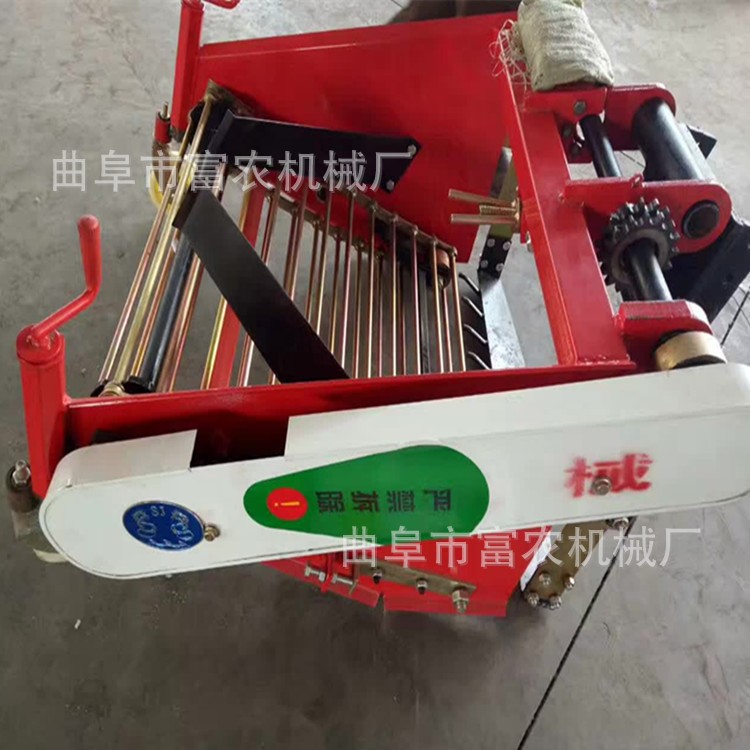

手扶拖拉机配套土豆收获机 小型土豆收获机手扶带土豆收获机

商品描述

土豆收获机配套8-15马力手扶拖拉机，产品性能好，效率高。主要用于收获花生、大蒜、土豆农作物。具有收获效率高、破损率低、运转轻快无震动、不堵草、漏土快、结构简洁、使用寿命长等特点。该机具已获得国家专利局批准实用新型与外观设计两项专利.

主要结构和工作原理 该机主要结构有大架、主轴组合、前后传动轴组合、离合器、分离排链、挖掘铲、振动筛等部件组成。

该机悬挂在手扶拖拉机后方，经手扶拖拉机变速箱输入轴右端安装的链轮、链条传至该机传动轴，经主传动轴上偏心块、连杆带动挖掘铲作前后往复运动，再由传动轴左端齿轮带动过桥轴上变速齿轮，并改变传动方向，再经链条带动分离排链主传动轴，并由主传动轴两端偏心块带动振动筛上下抖动。在手扶拖拉机的牵引下，使挖掘铲挖掘出来的马铃薯（大蒜、地瓜等）铺放在分离排链上，在分离排链的转动下土落在分离排链下方，马铃薯（大蒜、地瓜等）和未落下的土块，在分离排链上面落在振动筛上，再次清选分离后集中铺放在机后地面上。

主要技术参数

型号LX-80型花生收获机

外形尺寸（长宽高mm）：900x800x700

工作幅度：80cm

挖掘深度：20-25cm

配套动力：8-15马力手扶拖拉机

生产率：3-5亩/每小时

整机重量：75kg

明薯率：≥96%  伤薯率：≤1.5%   破皮率：≤2%

曲阜市富农机械厂   联系电话   13963782467
