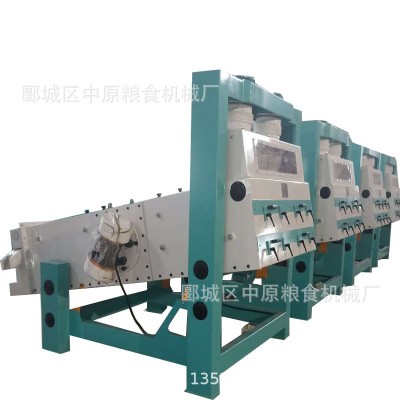

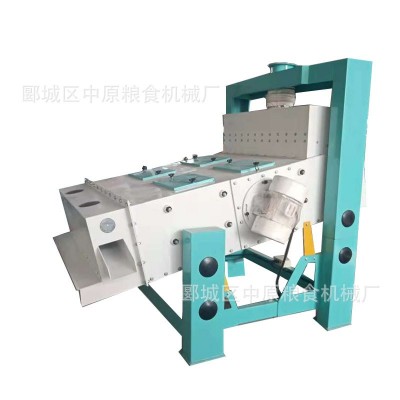

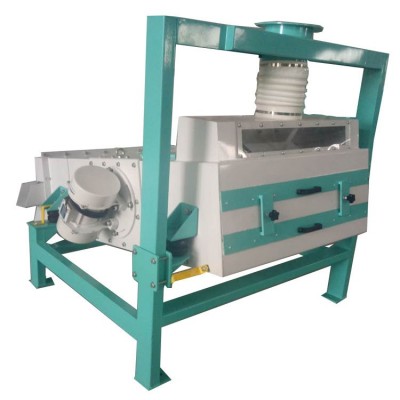

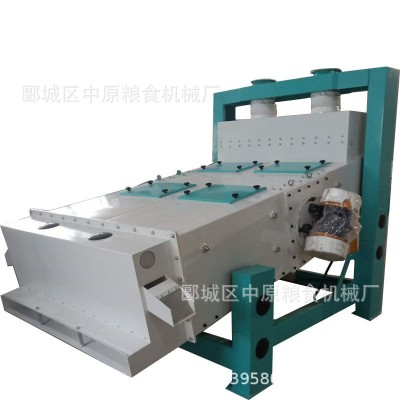

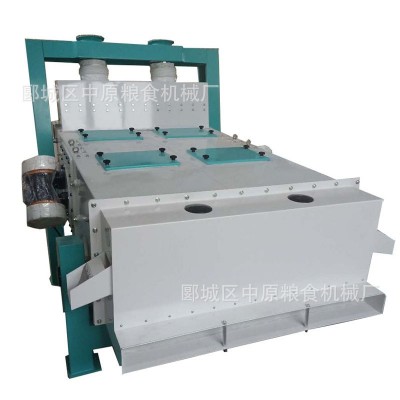

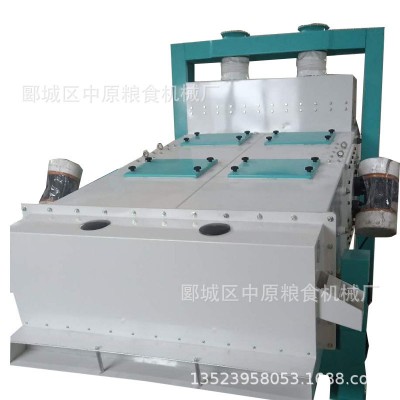

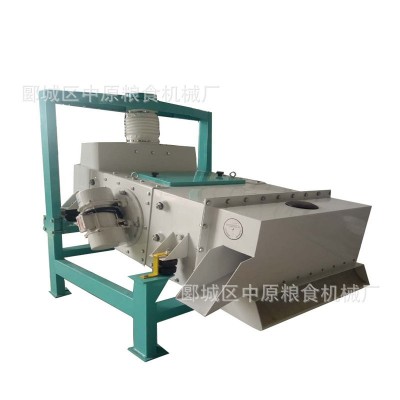

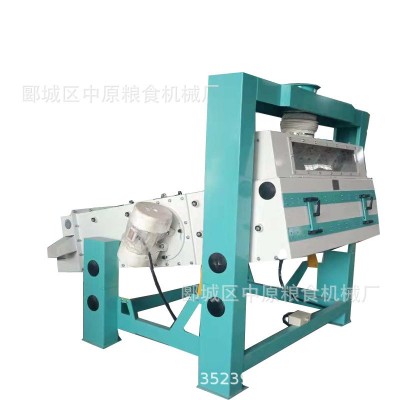

粮食振动清粮机1500*2000原粮清理筛 初清筛

商品描述

               TQLZ系列自衡振动筛用于米厂、面粉厂、饲料厂、酒厂、食品厂、化工厂、杂粮加工厂等行业颗粒物料的清理和分级。也可用于仓储粮库原粮的初清。具有结构简单、运转平稳、体积小、重量轻、噪音低、能耗小、清理分级效果好等特点。出口可选配垂直吸风道或循环风选器。也可根据要求制作一层、二层、三层。

一．用途、适用范围和性能特点

TQLZ系列高效振动清理筛主要用于制粉、饲料、碾米、化工、食品、榨油等行业的原料清理除杂或分级。通过更换不同孔径的筛片，可以清理小麦、玉米、稻谷、油料、各种杂粮等多种颗粒状的物料。

TQLZ系列高效振动清理筛具有结构简单、体积小、重量轻、运行平稳、噪音小、能耗低、密封性好、操作维修方便等特点，是理想的清理除杂设备。如配备循环风选器，可以辅助去除轻质杂质，使设备处于负压状态工作，无粉尘外溢。

二．技术参数

三．主要结构和工作原理

TQLZ系列高效振动清理筛主要有机架、进料箱、振动电机、机身、出料箱等部件组成。

其原理是用筛选法按物料的粒度进行分离。物料由进料管进入进料斗，通过调节板调节物料的料流使物料均匀的落在淌料板上，随筛体振动，并沿淌料板流到上筛片上面。大型杂质沿上层筛面流入大杂出口排出机外，通过上层筛孔的筛下物落到下筛片上，其中小型杂质通过下筛片的孔眼落到机身底板上，通过细杂出口排出机外，纯净物料沿下层筛面直接流入净料出口。

四．吊运、安装、调整。

1. 1. 为了吊装及运输安全可靠，筛体（即振动部分）与机架用4块固定板（黄色漆）固定在一起。开机前必须把固定板拆除掉。如无固定板，不准吊运，以免损坏筛体及橡胶弹簧。

2. 2. 起吊时，必须注意起吊绳索之间夹角小于60度。

3. 3. 安装机器时必须注意，将机器直接安装在地板横梁上，以减少因振动带来的危险，增加牢固性。同时将机器调整好水平，并用地脚螺栓紧固。

4. 4. 带有调节板的进料斗，通过调节上部的内六角螺丝调整调节板的上下位置通过调整可得到良好的进料效果。

5. 5. 振幅指示圆盘装在筛体两侧面，当机器运行时，转动指示圆盘，使其虚线通过各圆圆心而形成一条直线，振幅线及刻度线看起来是相互交叉的，并形成显而易见的阴影，该阴影部分的交叉点表示行程长度（即振幅）。需要调整振幅时，可以通过调整振动电机轴两端的偏心重块来实现两偏心块重合度“X”越小，得到的振幅越小，反之越大。注意筛体两侧电机偏心块重合度应调整一致，每侧电机两端偏心块重合度也应调整一致。

6. 6. 振动方向角的调整范围为0-45度，粮食初清时一般高速调至25度，粮食清理时一般调至20度，需要改变振动方向角时，只需将4颗固定螺栓松开，转动振动电机座盘即可，注意筛体两侧角度调整一致。

五．操作与使用

1. 1. 使用前首先将多个固定板拆除掉。

2. 2. 检查振动电机的旋转方向。两台振动电机必须同时向相反的方向旋转。两台电机开关带有互锁装置，必须启动或同时关闭。

3. 3. 检查所有固定。

4. 4. 检查橡胶弹簧是否歪斜、脱出或变形过大等不应有的现象。发现上述情况，应及时调整或更换橡胶弹簧。

5. 5. 准备工作完毕，经检查确认无误，方可接通电源开机运行。

6. 6. 观察振幅盘上的振幅是否符合规定（不大于5mm）。

7. 7. 筛选不同物料时，可根据需要更换不同孔径的筛片。

8. 8. 更换筛片时，松开进料端的筛格压紧把手，旋转筛格压铁至一定位置，松开机身侧面筛格锁紧把手，即可抽出筛格。换好筛片后以相反的程序装好筛格，锁紧筛格压铁和机身侧面筛格锁紧把手，方可开机工作。

9. 9. 风选部分与筛选部分配合工作时，风速的调整可按被筛选物料的不同进行。如果振动筛与无动力垂直吸风道配合使用，风速的调整按无动力垂直吸风道使用说明书调整。如振动筛与TFXH循环风选器配合使用，风速的调整按循环风选器使用说明书调整。

六．维护与保养

1. 1. 本机基本无润滑点，只有振动电机两端轴承定期更换润滑脂。

2. 2. 应定期取出筛格进行清理，筛片的清理应用刮刀，切不可用铁锤敲击。

3. 3. 发现橡胶弹簧破裂或挤压变形过大应及时更换，四件应同时更换。

4. 4. 密封垫应经常检查是否损坏或局部脱落，应及时更换或粘贴。

5. 5. 机器长期不用应妥善保存，存放前应进行彻底清扫，全面保养，使机器处于良好技术状态，并有良好的通风与防潮措施。

七．故障及排除
