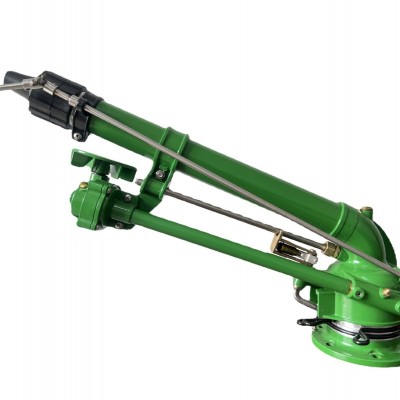

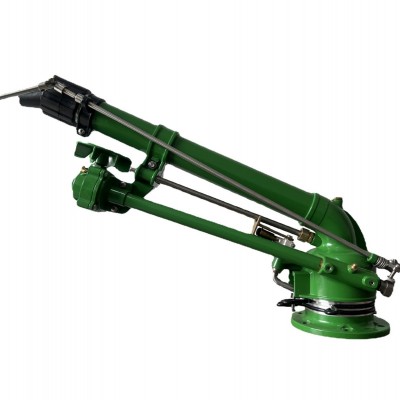

【沣收新品】FSN50ADJ喷嘴仰角可调新款涡轮蜗杆喷枪

订货号FS

加工定制是

货号FS-1

灌溉和排水的方式喷灌设备

类型灌溉车

适用领域农业

流量32-80（m3/h）

产品类型全新

型号FSN50ADJ

品牌沣收

扬程50（m）

转速3900（r/min）

配套电机功率7.5（Kw）

进/出水口直径3（寸）

排量3000（cc）

一、 概述和适用范围

FSN50ADJ涡轮喷枪适用于农田灌溉和工矿业除尘两大领域。

推广节水灌溉技术是解决农业缺水，保证粮食稳定高产的主要途径之一，目前已经成为世界缺水国家发展农业的一项重要举措。FSN50ADJ型洒水喷枪可用于大、中型卷盘式喷灌机，也可配套大型指针式喷灌机尾枪使用。大面积灌溉工程、堆料场喷水除尘、体育场浇灌，电厂、港口、码头、铁路货场、煤焦化工厂等工业企业降尘等领域，可有效降尘、除尘，大幅度降低PM2.5。本产品配有多种不同口径的喷嘴，可实现流量从17.8m³/h--75m³/h，工作压力0.2MPa—0.7Mpa，射程26m—53m，适用于不同土壤、地势、作物及环境需求。

0°状态：抗风性好，温室大棚可以避免喷射到顶棚；

24°状态：和原FSN50涡轮喷枪功能一致；

48°状态：适合灌溉玉米、果树等高杆作物，也适合料堆降尘。

二、 喷枪结构特点

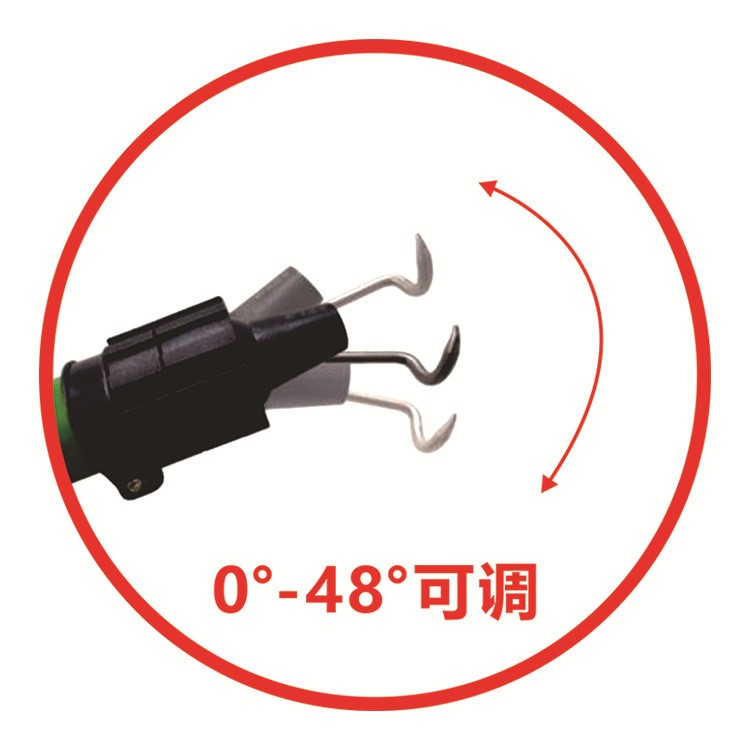

该喷枪为一款新颖的涡轮蜗杆式喷枪，喷嘴仰角可以从0°-48°之间自由切换，随水器可随之调节对应仰角，具有转动均匀，压力损失小，转动平稳可靠等特点。喷枪采用了铜合金、铝合金、工程塑料、不锈钢及其他耐腐蚀性材料制作而成，喷体及稳流器采用铝合金拉伸成型，内壁光洁，稳流器片直线度误差小。该喷枪可扇形或全圆方式匀速转动，可调节碎水器能够产生具有小而均匀的水粒，具有高强度、稳定的运行性能，广泛适用于工业除尘和农业灌溉两大领域。

三、 安装及操作步奏

1、安装

使用3-6个螺丝固定喷枪，将垫片置于法兰和喷枪之间。

2、喷嘴

更换喷嘴：使用随箱扳手先将固定喷嘴的前端大螺帽拆下来，更换喷嘴，再用扳手将大螺帽拧紧。

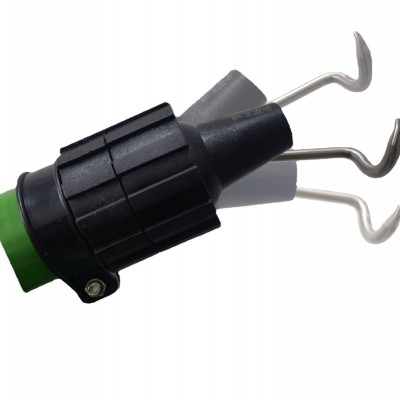

仰角调节：使用随箱扳手拧松固定喷嘴的前端大螺帽，上下调节喷嘴仰角，喷嘴顶端刻度条和前端大螺帽最前端对齐。

3、喷洒宽幅操作

将箍在换向座上的换向卡簧（上图黑色）设置于一定位置就能实现所期望的喷洒宽幅，调整时，应从里往外推，否则换向卡簧就会被扼住。

4、全圆喷洒操作

将上图不锈钢销推至顶端（红色箭头所示），喷枪就可实现全圆喷洒作业。

5、碎水调节器

顺时针方向拧动铜螺帽，使其端面与凸轮接触即可实现碎水效果（下左图）。

随水器仰角调节：拧松上右图中螺母，上下调节随水器，调节好以后，再拧紧螺母。

四、定期检查与日常维护

1、所有活动部件，灵活、自如。每6-8周向注油孔及各转动部位添加润滑油。

2、检查传动部件是否损坏。

3、检查副喷嘴，叶轮是否转动。

4、安装、运输过程中轻拿轻放，避免磕碰或重压而造成的损坏。

5、长时间不使用时，应擦干净表面水垢装箱保存。

6、射程不足的，增加工作压力和流量。

五、故障排除

1、故障现象：喷嘴与喷体连接处漏水

   排除方法：调节喷嘴与稳流器的契合接触，拧紧固定螺帽。

2、故障现象：叶轮不旋转或转速低

   排除方法：调整工作压力，检查副喷嘴是否有杂物。

3、故障现象：喷枪左右摆动不灵活、甚至卡死

   排除方法：换向机构或传动部件损坏，更换配件。

4、故障现象：喷枪射程达不到需求

   排除方法：增加喷枪入口压力和流量。

5、故障现象：喷枪喷水雾化效果不佳，或水流不成弧线密集

   排除方法：调整工作压力或更换喷嘴，调节碎水器

六、注意事项

1、喷枪工作时，请不要做任何调节和控制；

2、喷枪工作时，请远离喷洒范围；

3、请勿将喷枪对输电线路、建筑物等物体喷洒；

4、确认喷枪喷洒范围内无人或动物。
