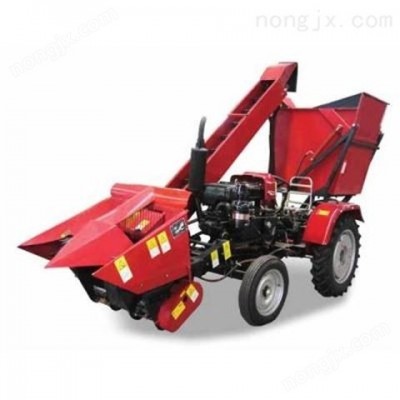

时风4YW-2悬挂（背负）式玉米收获机

产品简介

以下内容是厂家提供的产品介绍》》》　　一、时风牌4YW-2型悬挂式玉米收获机，是以小四轮拖拉机为配套动力，可对田间待收获的玉米进行摘穗、果穗输送装箱以及秸秆粗切还田等作业，具有机型小、结构紧凑、操作灵活、动力消耗小、生产效率高、作业质量好等特点，能够实现一机多用，投资少、收效快，是国家推广补贴产品

详细介绍

以下内容是厂家提供的产品介绍》》》

　　一、时风牌4YW-2型悬挂式玉米收获机，是以小四轮拖拉机为配套动力，可对田间待收获的玉米进行摘穗、果穗输送装箱以及秸秆粗切还田等作业，具有机型小、结构紧凑、操作灵活、动力消耗小、生产效率高、作业质量好等特点，能够实现一机多用，投资少、收效快，是国家推广补贴产品。

　　工作原理：收获玉米的过程是将装好收获机的拖拉机对准玉米行，割台前面部位有V字装置，称扶导器，引导玉米秸杆进入摘穗辊前端，V字型入口拨入摘穗辊，摘穗装置是两对相对旋转表面带螺旋凸筋的轴，玉米茎杆沿螺旋凸筋向后下方推动，通过摘穗轴辊的间隙，被摘穗辊的凸筋卡摘下玉米穗落入槽中，被搅龙轴送入右方输送槽，由输送带送入后方果穗箱同时割台下方的割刀割断玉米桔杆，秸杆让铡刀粗切还田。—次完成玉米摘穗、输送装箱，秸杆粗切还田全部作业。

　　二、主要技术参数表：

　　4YW-2型悬挂式玉米收获机主要技术参数表

　　三、收获拖拉机配置

　　㈠推荐配置：报计划格式：收获拖拉机、发动机型号、轮距状态、轮胎型号。

　　1.十档动力1.2m滑动可调轮距拖拉机：

　　SF320，电启动，循蒸188发动机，0.96-1.2m滑动可调轮距(出厂轮距为1.2m)，14#国标机架，十档动力，加大提升器，上置齿轮泵，风雷机罩，前轮5.00-14、后轮9.50-20，精品红。

　　2.十档动力1.3m轮距拖拉机：

　　SF320，电启动，循蒸188发动机，1.3m半浮，14#国标机架，十档动力，加大提升器，上置齿轮泵，风雷机罩，前轮5.00-14、后轮9.50-20，精品红。

　　㈡选装配置：

　　1.轮距：0.96m. 2.发动机：SF168、SF178、SF148循蒸电启动发动机

　　3.轮胎：⑴后轮7.5-20，⑵前轮5.50-16

　　4.后桥：⑴十档，⑵七档动力，⑶七档

　　5.提升器：立式强压

　　四、普通拖拉机计划为方便安装收获机可报“收获机架”。

　　五、若原有时风拖拉机用户配套动力为SF148循蒸发动机，安装收获机时除更换随机发放的有关附件外还需变动以下专用零部件：
