东方红-ME504系列拖拉机是中国一拖根据市场需求研制开发的适合于国内外市场需求的经济型中马力轮式拖拉机。
主要结构特点:
● 直喷节能柴油机,油耗低,扭矩储备大,动力经济性好,排放达到国Ⅲ标准。
● 整机结构紧凑,轴距短,转弯半径小。
● 8+4啮合套换档变速箱(ME554为8+8梭式换档),操纵轻便灵活;先进防脱档结构,自动防止脱档;可选装爬行挡。
● 湿式、盘式、自增力制动器,制动平稳可靠,效能高。
● 末端传动采用行星齿轮减速机构,结构紧凑,传动比大,承载均匀,使用寿命长。
● 多档动力输出,与机具匹配性好,可满足多种作业需求。
● 流线型外观设计,造型优美大方,作业视野好。

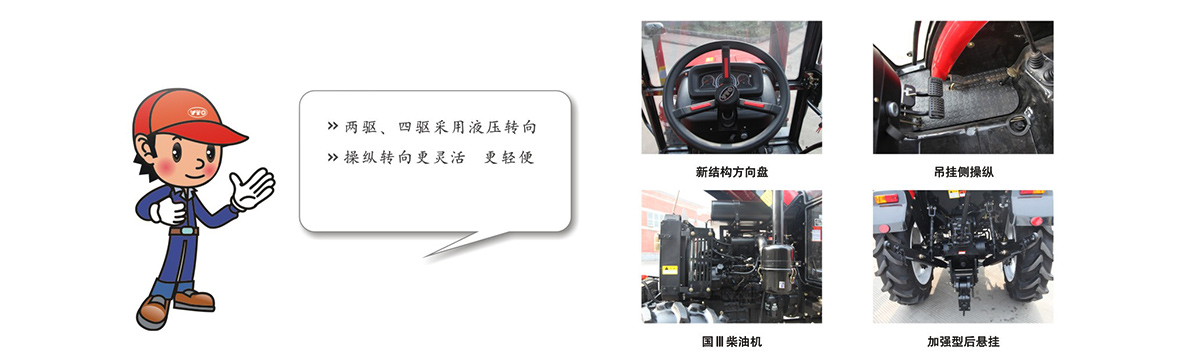

● ME454/ ME504/ ME554吊挂式操纵,整体地板,驾驶更舒适。
● 可选装高速档变速箱,最高行驶速度可达39.3km/h。
● 可选装1.1米、1.2米、1.3米轮距,选装高地隙前桥,最小离地间隙可达380mm(旱田轮)/420mm(水田轮),满足不同种植农艺要求。
● 可选装爬行挡、双油缸立式强压入土提升器、液压输出、后轮距无级可调,满足不同作业需求。
● 可选装驾驶室、暖风,密封性好,驾乘安全舒适。
机 型 | 东方红ME504 | ||
外形尺寸(mm) | 3660×1485×1580 | 3660×1485×1580 | |
最小使用质量(kg) | 1900 | 1900 | |
最大配重质量 前/后 (kg) | 80/100 | ||
发动机 | 型号 | YD4C50V3 | 4D32T31/502 |
型式 | 直列、立式、水冷、四冲程 | ||
标定功率(kW) | 36.8 | 36.8 | |
额定转速(r/min) | 2200 | 2200 | |
变速箱档数 前进/倒退 | 8/4 | 8/4 | |
速度范围 | 前进(km/h) | 2.25-29.53 | 2.25-29.53 |
倒退(km/h) | 3.34-10.20 | 3.34-10.20 | |
轮胎规格 | 前轮 | 7.50-16/6.5-16(水田轮) | |
后轮 | 11.2-28/11.2-24(水田轮) | ||
前轮轮距(可调)(mm) | 1200 | ||
后轮轮距(可调)(mm) | 1100—1400 | ||
最小离地间隙(mm) | 280 | ||
最小转向圆半径(m) | 3.4±0.3 | ||
动力输出轴型式 | 非独立式 | ||
动力输出轴转速(r/min) | 540/720或540/1000 | ||
动力输出轴最大功率(kW) | 31.3 | ||
耕深调节方式 | 位、浮动控制 | ||
最大牵引力 (kN) | 10.69 |
