一、产品概述：

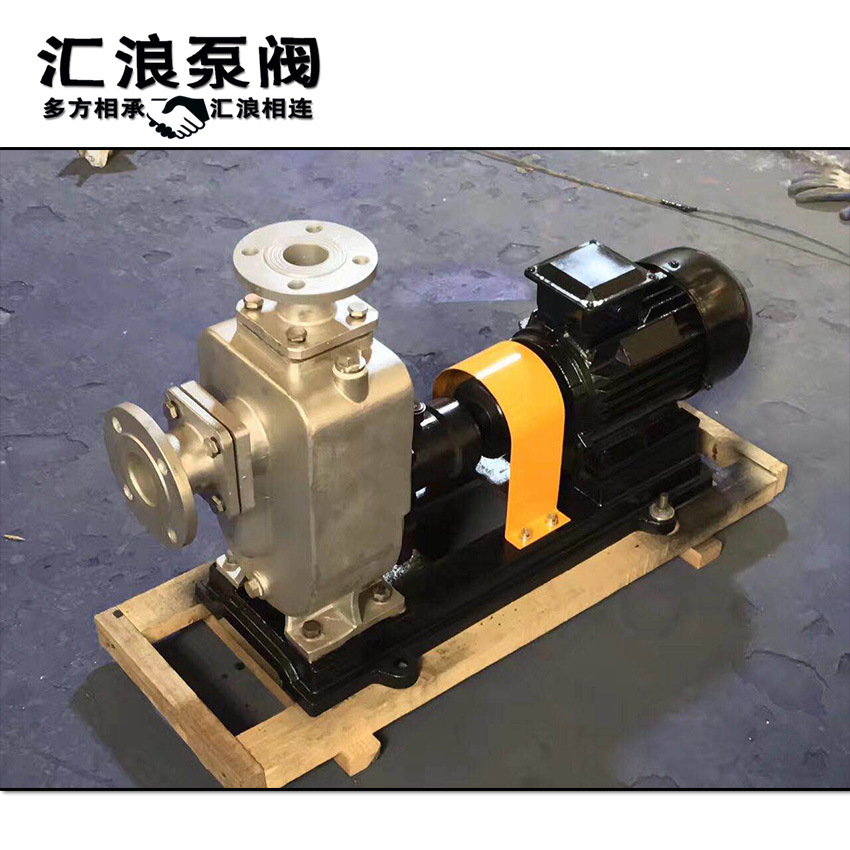

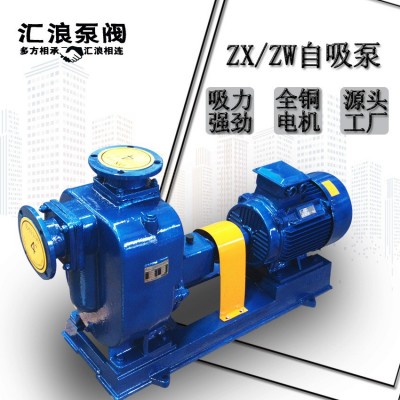

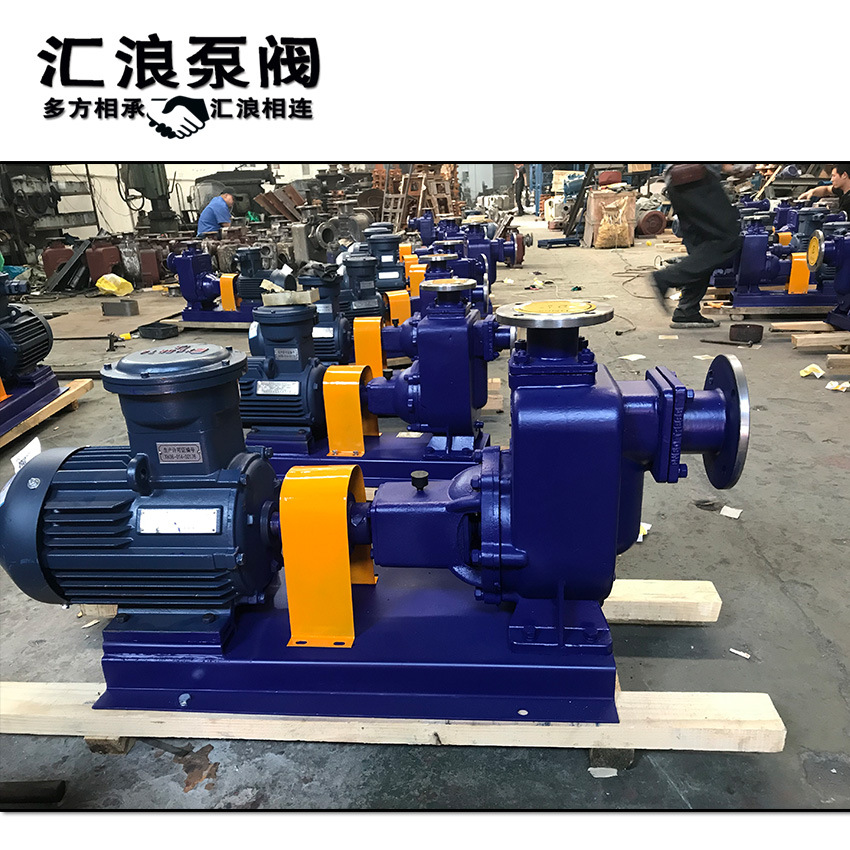

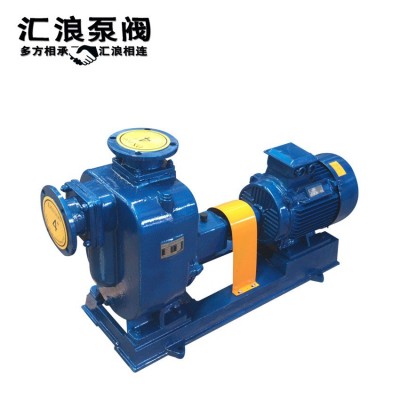

ZX系列型泵是卧式自吸离心泵。该型式泵 与其它型式的自吸离心泵比较，因为泵本身没 有逆止阀，结构较为简单；工作较为可靠；无 故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较，排量大、性能高。
ZX型泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
二、产品用途：
适用于城市、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的较理想配套泵种。

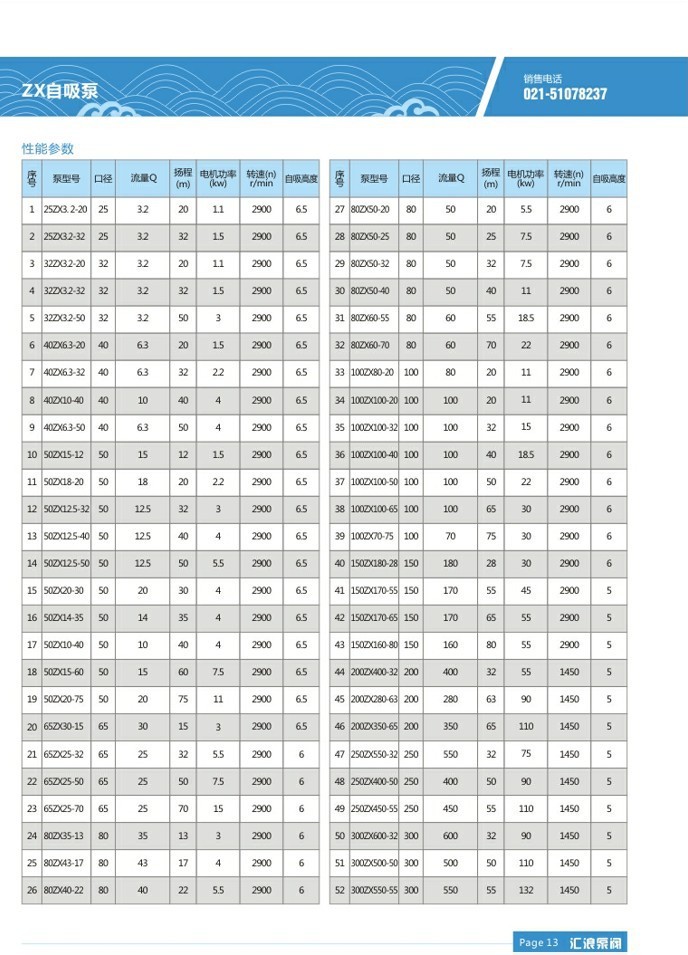

三、技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
较高工作压力：1.6Mpa。
四、型号意义：
五、维护和拆装
该泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆幵保养。当发现故障后随时给予排除即可。
1.维护该泵时应注意几个主要部位:
滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。
前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。
机械密封：机械密封在不漏液的情况下，一般不应拆幵检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其办法，可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是"O"'形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。此时则需调整或更換"O'形密封圈进行重新装配。
2.泵拆装顺序：
拆下电动机或脱出联轴器。
拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。
拆下叶轮螺母，拉出叶轮，检査叶轮和后密封环的径向间隙。
松出机械密封的紧定螵钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“O”形密封圈〔或缓冲垫）的密封情况。
旋出联轴器的紧定螺母，拉出联轴器。
拆下轴承端盖,拆出泵轴和轴承。
g.安装时以相反顺序进行装配即可。
六、故障与排除
故障 | 产生原因 | 排除方法 | ||
水泵不出 | 1.泵壳内未加储液或储液不足 2.吸入管路漏气 3.转速太低 4.吸程太高或吸入管路过长 5.机械密封泄漏量过大 6.吸入管路气体不能从出口排出 | 1.加足储液 2.检查并排除漏气现象 3.调整转速 4.降低吸程或縮短吸入管路 5.或更换 6.使之排出 | ||
杂音和振动较大 | 1.底脚不稳 2.泵轴弯曲 3.汽蚀现象 4.轴承磨损严重 5.进口管路内有杂物 6.泵与电动机两者主轴不同心 | 1.加固 2.更换或校正 3.调整工况 4.更换 5.滴除杂物 6.调整同轴度 | ||
出水量不足 | 1.叶轮流道与吸入管被堵塞 1.叶轮或叶轮密封磨损严重 3.功率不足或转速太低 | 1.排除堵塞物 2.更换口环 3.加足功率、调至额定转速 | ||
轴功率消耗过大 | 1.流置过大 2.转速太高 3.泵轴弯曲或叶轮卡碰 4.泵内流道堵塞或被卡住 | 1.升高出口压力 2.适当降低 3.更换或校正 4.排除堵塞物 | ||
