上海旺泉泵业有限公司

品牌旺泉

球材质无

球座材质无

膜片材质TF

额定扬程70

最大流量2.28

最大扬程70

连接方式-

标准编号-

驱动方式-

泵体材质塑料

阀座材质-

阀球材质-

工作空气压力-

最大空气消耗-

最大工作流体

旺泉RW系列气动隔膜泵具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的诸多功能。
1、不需灌引水，可干抽，湿抽吸程高达7.6m．扬程高达84m．出口压力≥8.4bar。
2、流道宽敞，通过性能好．允许通过上限颗粒直径达9.4mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1～8.4bar之间)：
4、该泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电．在易燃、易爆场所使用安全可靠；
6、可以浸没在介质中工作；
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体(粘度在1万厘泊以下)；
10、旺泉该系列泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
旺泉RW系列气动隔膜泵工作原理
空气经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱 动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A推离中心体时，另一端之膜片B同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口 排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。
当受空气挤压之膜片A达到其位移极限时，空气阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。
当膜片之运动完成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气排放动作。在泵回复到 原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况，泵通过数次完全的循环泵送动作而使泵达到 自吸状态。

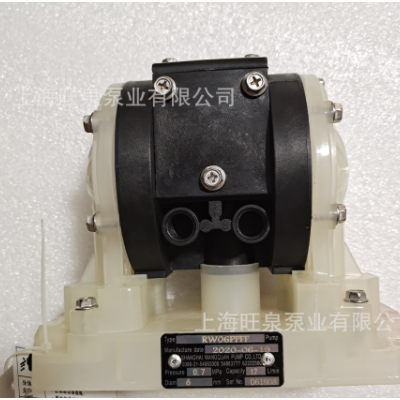

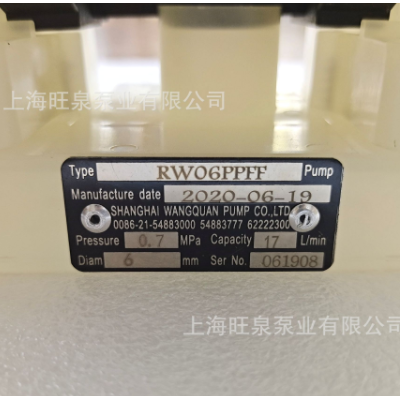

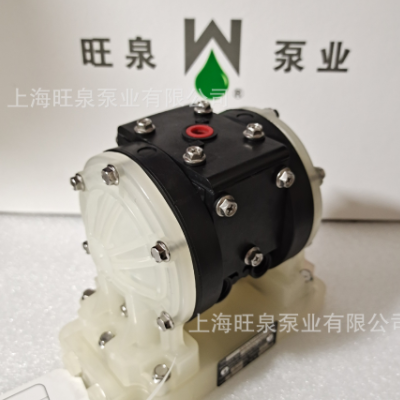

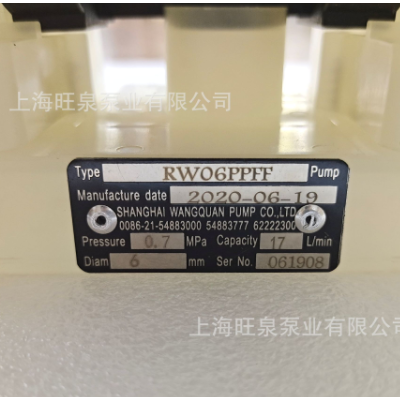

RW06
RW10
RW15

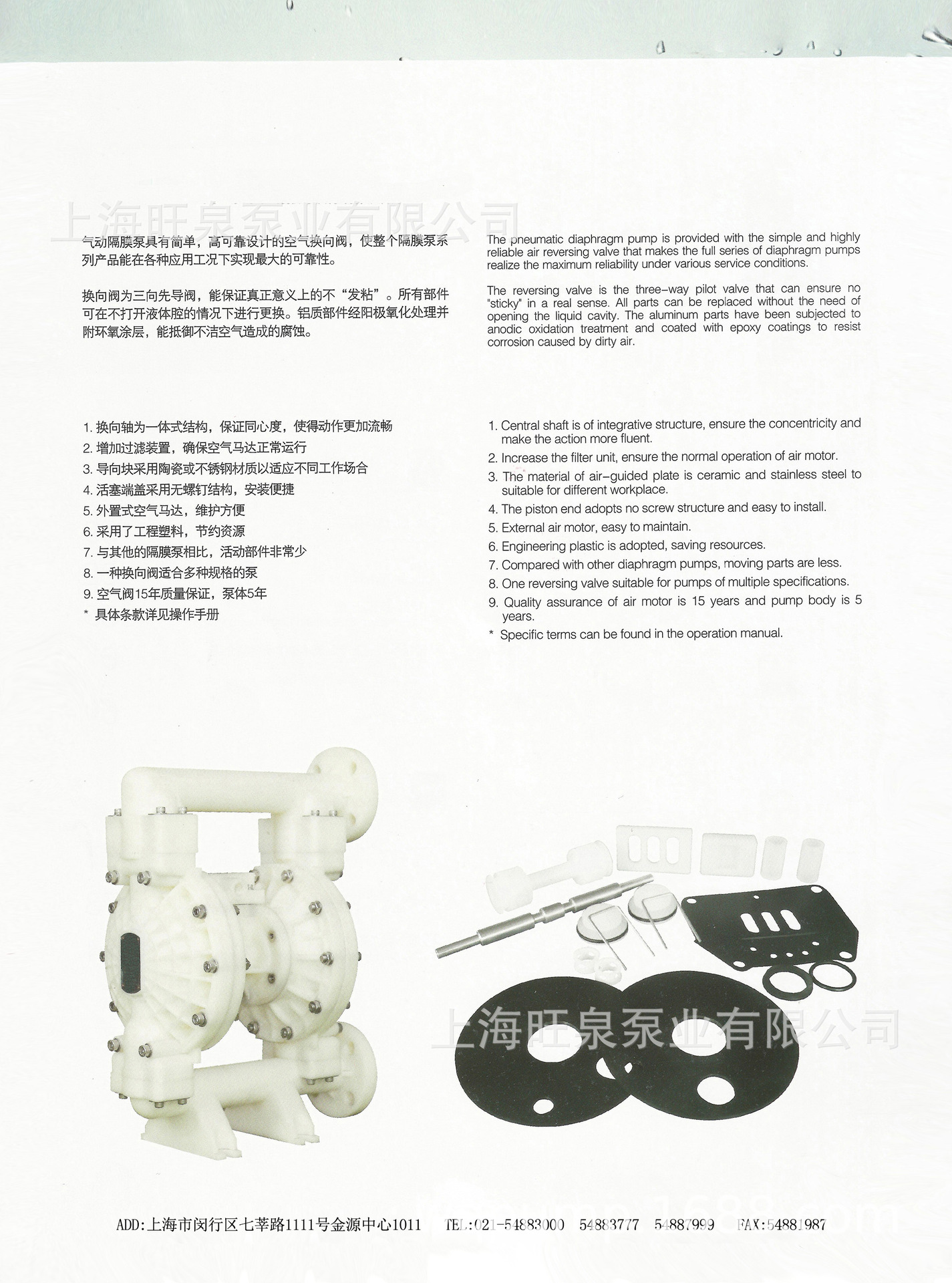

采用新先导式的空气阀，更加可靠。可外接电磁阀，以便遥控操作。启动迅速，自吸力强；结构简单，坚固耐用。多端口设计易于安装，泵体材质种类多，主要材质有铝合金、不锈钢、聚四氟乙烯、聚丙烯、乙缩醛等。膜片的种类多，可满足不同的工作情况。
