功能/Function：

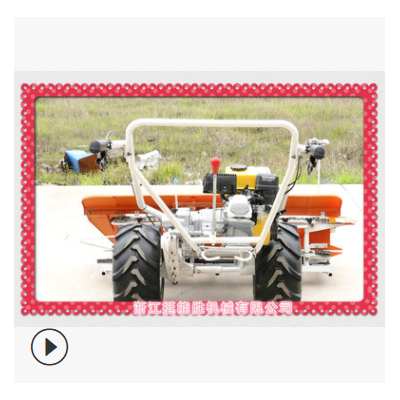

TNS-4S-120割捆机是一款割倒农作物禾秆，将其整齐摊铺在留茬上，以便于晾晒的谷物收获机械。操作简单舒适，便于长时间大面积劳作。/TNS-4S-120 Reaper is a machinery for felling crops straw, then paving it neatly on the stubble, so that easy for the drying of crops, the operation is simple and comfortable, easy to work on a large area for a long time.

适用谷物/Suitable grain：

适合各类高杆作物，如小麦、水稻、荞麦、小茴香、苜蓿、大豆，牧草、辣椒、芦苇等。/ For all kinds of growing crops, such as wheat, rice, buckwheat, small fennel, alfalfa, soybean, forage grass, chili, reeds, etc.

作物要求/ Demanded plant：

作物直径<3cm,株高20-180cm,此范围割捆效果最佳。/Crop diameter < 4 cm, plant height: 30-280 cm, the best range of binder.

技术参数/Technical parameters：

规格（长×宽×高）/Overall dimensions(L×W×H)：

2390×1470×900mm

重量/Weight：

125kg

割宽/Cutting width：

120cm

离地距离/Ground Clearance：

一般值：4-8cm, adjustable height.

工作效率/Working capacity：

3-5亩/时/ 3-5mu/hr

耗油/Oil consumption：

1升/时/ 1l/hr

配置动力/Engine type：

6.5-9马力汽油动力或4.2-5.5马力柴油动力/ 6.5-9hp gasoline or 4.2-5.5hp diesel

优点/Advantage：

国内第一家采用轴传动、全铝变速箱系统；便于携带和操作，适合不同地形和坡度；并且油耗集低；割刀离地高度可根据需要进行调节；割幅宽度根据农作物需要可选配90cm和150cm;作业场地可根据旱地或水田分别选配橡胶轮或铁轮；操作便利、只有倒档、空挡、前进挡、适用于各种人群；作业范围广泛，微调后可进行小麦、水稻、荞麦、小茴香、苜蓿、大豆，牧草、辣椒、芦苇等各类低中高杆作物的收割；目前已获得四项国家专利。/The first domestic shaft and whole aluminum transmission system; easy to carry and operate, suitable for different terrain and slope; Low fuel consumption; Cutter height from the ground can be adjusted according to the need; According to dry land or paddy field respectively equipped with rubber wheel or iron wheel; The operation convenience, suitable for all kinds of people; After fine-tuning, it can be used to harvest many kinds of each phase height of crops; Has got four national patents.

配套主机

TNS-4S-120型割晒机

主机参数

主离合方式

齿轮结合式

行走离合

右手手动离合

行走轮直径

470MM

行走变速档数

前进一档，后退一档，空挡一档

动力输出轴转速

1800转/分

割晒机参数

外形尺寸MM(长X宽X高）

TNS-4S-120

2390x1470x900

重量（割晒机）

125KG

作业幅宽

1.2M

割台形式

立式

辅放形式

侧向条放

割刀行程

50MM

拨禾星轮直径

280MM

工作速度

5公里/小时

割茬高度

50~120MM

铺放角度

90°±20°

总损失率

≤1%
